训练¶
多训练芯片通用框架（ditorch）¶

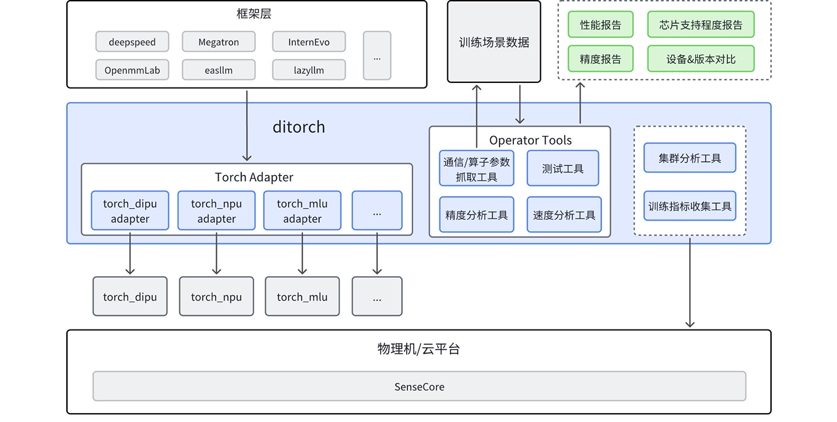

ditorch 是设备无关 torch， 旨在屏蔽各硬件厂商 torch 差异，为用户提供一致使用体验。通过 ditorch，开发者可以适配多个硬件算子库；此外，ditorch 提供训练过程中需要的基础工具，解决模型训练过程中出现的痛点问题。
模型芯片适配列表¶
| 模型系列/型号 | NV (全系列) |
华为 A2 |
华为 A3 |
沐曦 C500 |
平头哥 PPU 810 |
天数 BI-V150 |
壁仞 BR 106 |
寒武纪 MLU370 |
海光 K100_AI |
|---|---|---|---|---|---|---|---|---|---|
| Llama系列 llama2 7B llama2 70B llama3 70B （70B以下模型适用） |
✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | |
| InternLM系列 InternLM2-7B InternLM2-20B InternLM2-100B |
✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | |
| Qwen系列 Qwen2-7B Qwen3-32B Qwen3-30B-A3B |
✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | |
| (*) Qwen3-235B-A22B | ✔️ （研发中） |
||||||||
| InternVL系列 InternVL1-5 |
✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | ✔️ | |
| (*) DeepSeek V3 | ✔️ （研发中） |
核心功能¶
2. 提供多个基础工具，解决训练过程的问题¶
提供模型训练过程中需要的基础工具，解决模型训练过程中出现的痛点问题 算子工具。
| 序号 | 工具 | 简介 |
|---|---|---|
| 1 | 算子参数抓取工具 | 抓取模型真实训练过程中真实的输入输出 |
| 2 | 精度分析工具 | 进行离线和实时的精度分析 |
| 3 | 速度分析工具 | 可进行离线和实时的耗时分析，协助性能优化 |
| 4 | 算子 Fallback | 可将指定、全部算子在设备上运行的操作 fallback 到 CPU 计算 |
算子参数抓取工具 ¶
抓取模型真实训练过程中真实的输入输出：
# usage1
import op_tools
capture = op_tools.OpCapture()
capture.start()
code_snippet_to_capture
capture.stop()
...
# usage2
import op_tools
with op_tools.OpCapture():
code_snippet_to_capture()
抓取前向和反向的所有输入输出¶
op_capture_result/0/2024-08-06--11-41/torch.Tensor.to/8/input.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.to/8/output.pth saved
apply OpCaptureHook on torch.Tensor.mul
op_capture_result/0/2024-08-06--11-41/torch.Tensor.mul/9/input.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.mul/9/output.pth saved
apply OpCaptureHook on torch.Tensor.add
op_capture_result/0/2024-08-06--11-41/torch.Tensor.add/10/input.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.add/10/output.pth saved
apply OpCaptureHook on torch.Tensor.sub
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sub/11/input.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sub/11/output.pth saved
apply OpCaptureHook on torch.Tensor.div
op_capture_result/0/2024-08-06--11-41/torch.Tensor.div/12/input.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.div/12/output.pth saved
apply OpCaptureHook on torch.Tensor.sort
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sort/13/input.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sort/13/output.pth saved
apply OpCaptureHook on torch.Tensor.sum
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sum/14/input.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sum/14/output.pth saved
skip OpCaptureHook on torch.Tensor.backward
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sum/14/grad_inputs.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sum/14/grad_outputs.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sort/13/grad_inputs.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sort/13/grad_outputs.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.to/8/grad_inputs.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.to/8/grad_outputs.pth saved
...
只抓取sort算子的参数，忽略其他算子 OP_CAPTURE_LIST=torch.Tensor.sort¶
...
skip OpCaptureHook on torch.Tensor.mul
skip OpCaptureHook on torch.Tensor.add
skip OpCaptureHook on torch.Tensor.sub
skip OpCaptureHook on torch.Tensor.div
apply OpCaptureHook on torch.Tensor.sort
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sort/34/input.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sort/34/output.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sort/34/grad_inputs.pth saved
op_capture_result/0/2024-08-06--11-41/torch.Tensor.sort/34/grad_outputs.pth saved
...
排除指定算子，抓取所有其他算子 OP_CAPTURE_DISABLE_LIST=”torch.Tensor.add,torch.Tensor.sub”¶
apply OpCaptureHook on torch.Tensor.to
op_capture_result/0/2024-08-06--11-46/torch.Tensor.to/29/input.pth saved
op_capture_result/0/2024-08-06--11-46/torch.Tensor.to/29/output.pth saved
apply OpCaptureHook on torch.Tensor.mul
op_capture_result/0/2024-08-06--11-46/torch.Tensor.mul/30/input.pth saved
op_capture_result/0/2024-08-06--11-46/torch.Tensor.mul/30/output.pth saved
skip OpCaptureHook on torch.Tensor.add
skip OpCaptureHook on torch.Tensor.sub
apply OpCaptureHook on torch.Tensor.div
op_capture_result/0/2024-08-06--11-46/torch.Tensor.div/31/input.pth saved
op_capture_result/0/2024-08-06--11-46/torch.Tensor.div/31/output.pth saved
apply OpCaptureHook on torch.Tensor.sort
op_capture_result/0/2024-08-06--11-46/torch.Tensor.sort/32/input.pth saved
op_capture_result/0/2024-08-06--11-46/torch.Tensor.sort/32/output.pth saved
apply OpCaptureHook on torch.Tensor.sum
op_capture_result/0/2024-08-06--11-46/torch.Tensor.sum/33/input.pth saved
op_capture_result/0/2024-08-06--11-46/torch.Tensor.sum/33/output.pth saved
...
精度分析工具 ¶
精度分析工具可以实现：
离线分析：用模型训练过程中真实输入输出，离线对比。
实时精度对比：模型训练时实时与cpu对比分析精度。
# usage1
import op_tools
with op_tools.OpAutoCompare():
code_snippet_to_autocompare()
# usage2
import op_tools
autocompare = op_tools.OpAutoCompare()
autocompare.start()
code_snippet_to_autocompare()
autocompare.stop()
基于InternEvo + ditorch + torch_npu 在华为910B上实时精度分析输出片段¶
...
OpAutoCompareHook: torch.nn.functional.linear allclose: False max_diff: 0.003906250
OpAutoCompareHook: torch.nn.functional.linear input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20075956404224}, {'shape': torch.Size([2048, 2048]), 'stride': (2048, 1), 'numel': 4194304, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20078077673472}, 'None')}
OpAutoCompareHook: torch.nn.functional.linear output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076023513600},)
op_capture_result/torch.nn.functional.linear/93/device/input.pth saved
op_capture_result/torch.nn.functional.linear/93/device/output.pth saved
op_capture_result/torch.nn.functional.linear/93/cpu/input.pth saved
op_capture_result/torch.nn.functional.linear/93/cpu/output.pth saved
OpAutoCompareHook: torch.Tensor.contiguous allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.is_complex allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.nn.functional.dropout allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.add allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.to allclose: True max_diff: 0.000000000
...
OpAutoCompareHook: torch.Tensor.max allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.int allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.add allclose: True max_diff: 0.000000000
...
OpAutoCompareHook: torch.functional.norm allclose: True max_diff: 0.001953125
OpAutoCompareHook: torch.functional.norm allclose: True max_diff: 71.062500000
OpAutoCompareHook: torch.functional.norm allclose: True max_diff: 237.750000000
OpAutoCompareHook: torch.functional.norm allclose: True max_diff: 0.000488281
OpAutoCompareHook: torch.functional.norm allclose: False max_diff: 1473.750000000
OpAutoCompareHook: torch.functional.norm input: {'args': ({'shape': torch.Size([2048, 8192]), 'stride': (8192, 1), 'numel': 16777216, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067372762112},), 'kwargs': {'p': '2', 'dim': 'None', 'keepdim': 'False', 'out': 'None', 'dtype': 'None'}}
OpAutoCompareHook: torch.functional.norm output: ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067180820992},)
op_capture_result/torch.functional.norm/93/device/input.pth saved
op_capture_result/torch.functional.norm/93/device/output.pth saved
op_capture_result/torch.functional.norm/93/cpu/input.pth saved
op_capture_result/torch.functional.norm/93/cpu/output.pth saved
...
OpAutoCompareHook: torch.triu allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.bool allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.tolist 0th allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.tolist 1th allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.tolist 2th allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.tolist 3th allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.tolist 0th allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.tolist 1th allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.tolist 2th allclose: True max_diff: 0.000000000
OpAutoCompareHook: torch.Tensor.tolist 3th allclose: True max_diff: 0.000000000
skip OpAutoCompareHook on npu.npu_fusion_attention
...
离线算子精度测试¶
python op_tools/run_op_from_data.py /deeplink/op_capture_result/torch.Tensor.div/2334011/5 --acc_check --run_times 1
ditorch.framework: torch_npu:2.1.0.post3
OpAutoCompareHook: torch.Tensor.div allclose: True max_diff: 0.000000060
OpAutoCompareHook: torch.Tensor.div 0th input grad allclose: True max_diff: 0.000000954
OpAutoCompareHook: torch.Tensor.div 1th input grad allclose: True max_diff: 0.000000238
速度分析工具 ¶
速度分析工具同样可以支持（1）离线分析和（2）实时分析。
用模型训练过程中真实的输入输出分析算子和通信的耗时，分析出性能瓶颈
# 测量算子耗时（输入为使用算子抓取工具在模型训练时抓取到的真实数据）
python op_tools/run_op_from_data.py /deeplink/op_capture_result/torch.Tensor.div/2334011/5 --run_times 3 --sync_time_measure
ditorch.framework: torch_npu:2.1.0.post3
SyncExecuteTimer: torch.Tensor.div forward elasped 69.61202621 ms
SyncExecuteTimer: torch.Tensor.div backward elasped 169.42977905 ms
SyncExecuteTimer: torch.Tensor.div forward elasped 0.08678436 ms
SyncExecuteTimer: torch.Tensor.div backward elasped 2.97260284 ms
SyncExecuteTimer: torch.Tensor.div forward elasped 0.04935265 ms
SyncExecuteTimer: torch.Tensor.div backward elasped 0.16641617 ms
只跑指定算子3遍前向¶
ditorch/op_tools# python run_op_from_data.py /op_capture_result/torch.Tensor.div/2278281/5 --run_times 3 --only_run_forward --sync_time_measure
ditorch.framework: torch_npu:2.1.0.post3
/deeplink_afs/zhaoguochun/ditorch/op_tools/op_capture_result/torch.Tensor.div/2278281/5
SyncExecuteTimer: torch.Tensor.div forward elasped 91.06540680 ms
SyncExecuteTimer: torch.Tensor.div forward elasped 0.24318695 ms
SyncExecuteTimer: torch.Tensor.div forward elasped 0.07224083 ms
模型训练时算子耗时分析 (前向 + 反向)¶
# usage1
import op_tools
with op_tools.OpTimeMeasure():
code_snippet_to_time_measure()
# usage2
import op_tools
timemeasure = op_tools.OpTimeMeasure()
timemeasure.start()
code_snippet_to_time_measure()
timemeasure.end()
...
OpTimeMeasureHook: torch.Tensor.is_floating_point forward elasped: 0.00929832 ms input: {'args': ({'shape': torch.Size([8192, 2048]), 'stride': (2048, 1), 'numel': 16777216, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20067618127872},)} output: {'args': ('True',)}
OpTimeMeasureHook: torch.Tensor.to forward elasped: 0.01168251 ms input: {'args': ({'shape': torch.Size([8192, 2048]), 'stride': (2048, 1), 'numel': 16777216, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20067618127872}, 'None', 'torch.bfloat16', 'False')} output: {'args': ({'shape': torch.Size([8192, 2048]), 'stride': (2048, 1), 'numel': 16777216, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20067618127872},)}
...
OpTimeMeasureHook: torch.Tensor.is_complex forward elasped: 0.00929832 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179829760},)} output: {'args': ('False',)}
OpTimeMeasureHook: torch.Tensor.item forward elasped: 0.02098083 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179829760},)} output: {'args': ('0.16592097282409668',)}
skip OpTimeMeasureHook on None
OpTimeMeasureHook: torch.Tensor.to forward elasped: 0.03743172 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 33419042112}, 'npu:0')} output: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179829760},)}
OpTimeMeasureHook: torch.Tensor.is_complex forward elasped: 0.00929832 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179829760},)} output: {'args': ('False',)}
OpTimeMeasureHook: torch.Tensor.item forward elasped: 0.01811981 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179829760},)} output: {'args': ('4.982948303222656e-05',)}
OpTimeMeasureHook: torch.Tensor.to forward elasped: 0.02336502 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 33419044160}, 'npu:0')} output: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179829760},)}
OpTimeMeasureHook: torch.Tensor.is_complex forward elasped: 0.00810623 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179829760},)} output: {'args': ('False',)}
OpTimeMeasureHook: torch.Tensor.item forward elasped: 0.01740456 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179829760},)} output: {'args': ('0.004927396774291992',)}
2024-08-07 20:40:04,803 INFO record_metrics.py:373 in record_execution_times -- {'import_time': 0.07344746589660645, 'init_comm_time': 12.286690711975098, 'init_model_time': 0.8780200481414795, 'load_data_time': 36.91646957397461, 'init_optim_time': 0.16592097282409668, 'load_ckpt_time': 4.982948303222656e-05, 'init_trainer_time': 0.004927396774291992}
OpTimeMeasureHook: torch.Tensor.random_ forward elasped: 0.05078316 ms input: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.int64', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 33419039680},), 'kwargs': {'generator': 'None'}} output: {'args': ({'shape': torch.Size([]), 'stride': (), 'numel': 1, 'dtype': 'torch.int64', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 33419039680},)}
...
OpTimeMeasureHook: torch.nn.init.normal_ forward elasped: 701.74193382 ms input: {'args': (), 'kwargs': {'tensor': {'shape': torch.Size([92544, 2048]), 'stride': (2048, 1), 'numel': 189530112, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': True, 'layout': 'torch.strided', 'data': 140665192181824}, 'mean': '0.0', 'std': '0.02'}} output: {'args': ({'shape': torch.Size([92544, 2048]), 'stride': (2048, 1), 'numel': 189530112, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': True, 'layout': 'torch.strided', 'data': 140665192181824},)}
...
算子 fallback ¶
# usage 1
with op_tools.OpFallback():
code_snippet_op_to_be_fallbacked()
# usage 2
fallback = op_tools.OpFallback()
fallback.start()
code_snippet_op_to_be_fallbacked()
fallback.end()
只 fallback 指定算子 (export OP_FALLBACK_LIST=”torch.nn.functional.linear”)¶
skip OpFallbackHook on torch.Tensor.float
skip OpFallbackHook on torch.Tensor.add
skip OpFallbackHook on torch.Tensor.div
skip OpFallbackHook on torch.Tensor.item
skip OpFallbackHook on torch.Tensor.float
skip OpFallbackHook on torch.Tensor.div
skip OpFallbackHook on torch.Tensor.fill_
skip OpFallbackHook on torch.Tensor.is_complex
skip OpFallbackHook on torch.Tensor.numel
skip OpFallbackHook on torch.Tensor.unbind
skip OpFallbackHook on torch.Tensor.sub
skip OpFallbackHook on torch.Tensor.max
...
OpFallbackHook: torch.nn.functional.linear input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076203868160}, {'shape': torch.Size([4096, 2048]), 'stride': (2048, 1), 'numel': 8388608, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20077985398784}, 'None')}
OpFallbackHook: torch.nn.functional.linear output: ({'shape': torch.Size([1, 16384, 4096]), 'stride': (67108864, 4096, 1), 'numel': 67108864, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20075820089344},) cpu output: ({'shape': torch.Size([1, 16384, 4096]), 'stride': (67108864, 4096, 1), 'numel': 67108864, 'dtype': 'torch.bfloat16', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 139743270527040},) dtype_convert_back_dict:{}
skip OpFallbackHook on torch.Tensor.shape.__get__
...
fallback 指定算子以外所有算子（export OP_FALLBACK_DISABLE_LIST=”torch.nn.functional.linear”）¶
...
skip OpFallbackHook on torch.nn.functional.linear
OpFallbackHook: torch.Tensor.float input: {'args': ({'shape': torch.Size([1, 16384, 92544]), 'stride': (1516240896, 92544, 1), 'numel': 1516240896, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20081119592448},)}
OpFallbackHook: torch.Tensor.float output: ({'shape': torch.Size([1, 16384, 92544]), 'stride': (1516240896, 92544, 1), 'numel': 1516240896, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20100446945280},) cpu output: ({'shape': torch.Size([1, 16384, 92544]), 'stride': (1516240896, 92544, 1), 'numel': 1516240896, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': True, 'layout': 'torch.strided', 'data': 140152888873024},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.contiguous input: {'args': ({'shape': torch.Size([1, 16384, 92544]), 'stride': (1516240896, 92544, 1), 'numel': 1516240896, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20100446945280},)}
OpFallbackHook: torch.Tensor.contiguous output: ({'shape': torch.Size([1, 16384, 92544]), 'stride': (1516240896, 92544, 1), 'numel': 1516240896, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20106889396224},) cpu output: ({'shape': torch.Size([1, 16384, 92544]), 'stride': (1516240896, 92544, 1), 'numel': 1516240896, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': True, 'layout': 'torch.strided', 'data': 140155921358912},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.view input: {'args': ({'shape': torch.Size([1, 16384, 92544]), 'stride': (1516240896, 92544, 1), 'numel': 1516240896, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20106889396224}, '-1', '92544')}
OpFallbackHook: torch.Tensor.view output: ({'shape': torch.Size([16384, 92544]), 'stride': (92544, 1), 'numel': 1516240896, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': True, 'layout': 'torch.strided', 'data': 20113331847168},) cpu output: ({'shape': torch.Size([16384, 92544]), 'stride': (92544, 1), 'numel': 1516240896, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': True, 'layout': 'torch.strided', 'data': 140155921358912},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.contiguous input: {'args': ({'shape': torch.Size([1, 16384]), 'stride': (16384, 1), 'numel': 16384, 'dtype': 'torch.int64', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067180535808},)}
OpFallbackHook: torch.Tensor.contiguous output: ({'shape': torch.Size([1, 16384]), 'stride': (16384, 1), 'numel': 16384, 'dtype': 'torch.int64', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179877888},) cpu output: ({'shape': torch.Size([1, 16384]), 'stride': (16384, 1), 'numel': 16384, 'dtype': 'torch.int64', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 33663304832},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.view input: {'args': ({'shape': torch.Size([1, 16384]), 'stride': (16384, 1), 'numel': 16384, 'dtype': 'torch.int64', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067179877888}, '-1')}
...
fallback 所有算子时部分输出¶
...
OpFallbackHook: torch.nn.functional.linear input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20074851205120}, {'shape': torch.Size([2048, 2048]), 'stride': (2048, 1), 'numel': 4194304, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067599254528}, 'None')}
OpFallbackHook: torch.nn.functional.linear output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20074920411136},) cpu output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 139739386380352},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.contiguous input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20074920411136},)}
OpFallbackHook: torch.Tensor.contiguous output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20074851205120},) cpu output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 139739506286656},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.is_complex input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20074851205120},)}
OpFallbackHook: torch.Tensor.is_complex output: ('False',) cpu output: ('False',) dtype_convert_back_dict:{}
OpFallbackHook: torch.nn.functional.dropout input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20074851205120},), 'kwargs': {'p': '0', 'training': 'True', 'inplace': 'False'}}
OpFallbackHook: torch.nn.functional.dropout output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067756539904},) cpu output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 139739506286656},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.add input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067756539904}, {'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076199673856})}
OpFallbackHook: torch.Tensor.add output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20074712793088},) cpu output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 139739319267392},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.to input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.bfloat16', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20074712793088}, 'torch.float32')}
OpFallbackHook: torch.Tensor.to output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076338085888},) cpu output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 139739319271488},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.to input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076338085888}, 'torch.float32')}
OpFallbackHook: torch.Tensor.to output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076474400768},) cpu output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 139739319271488},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.pow input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076474400768}, '2')}
OpFallbackHook: torch.Tensor.pow output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076610715648},) cpu output: ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 139730855391296},) dtype_convert_back_dict:{}
OpFallbackHook: torch.Tensor.mean input: {'args': ({'shape': torch.Size([1, 16384, 2048]), 'stride': (33554432, 2048, 1), 'numel': 33554432, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20076610715648}, ('-1',)), 'kwargs': {'keepdim': 'True'}}
OpFallbackHook: torch.Tensor.mean output: ({'shape': torch.Size([1, 16384, 1]), 'stride': (16384, 1, 1), 'numel': 16384, 'dtype': 'torch.float32', 'device': 'npu:0', 'requires_grad': False, 'layout': 'torch.strided', 'data': 20067180141056},) cpu output: ({'shape': torch.Size([1, 16384, 1]), 'stride': (16384, 1, 1), 'numel': 16384, 'dtype': 'torch.float32', 'device': 'cpu', 'requires_grad': False, 'layout': 'torch.strided', 'data': 33561021952},) dtype_convert_back_dict:{}
...
标准算子接口（DIOPI）¶
DIOPI-设备无关算子接口（Device-Independent Operator Interface, DIOPI）在框架和芯片计算库之间定义了统一的标准接口。 旨在训练框架和人工智能芯片之间定义了一套计算契约，良好的函数抽象使得上（框架）下（芯片）两层在适配工程实施时能有效地解耦。 基于这套契约训练框架和人工智能芯片可以独立开发，并将下层芯片适配的工作复用到不同的训练框架适配中去，可降低芯片+框架的适配成本，保障算子实现正确性。
其主要的核心功能如下：
提供300+个标准算子接口，包含LLaMa大模型算子接口。涵盖了大模型、分类、检测、分割及姿态估计等多个领域深度学习模型所需训练算子。
提供统一的标准算子接口，接入7款硬件芯片。是训练框架和硬件芯片的“桥梁”，降低训练框架和硬件芯片之间的适配成本，创造更好的国产训练生态。
提供标准测试套件，支持11000+个常见算子测例，为硬件芯片实现的算子库提供调试验证功能。
结构说明¶
DIOPI主要包含以下几个组件：
proto：声明了一套运行时函数接口(diopirt)和标准算子接口(function)。
impl：对接硬件芯片。硬件厂商可在其中使用硬件软件栈提供的计算接口，实现算子功能。其使用
proto/include/diopi/diopirt.h提供的接口实现proto/include/diopi/functions.h声明的标准算子, 并编译为libdiopi_impl.so动态库。diopi_test：用于保证算子功能正确性。实现
proto/include/diopi/diopirt.h声明基础运行时函数，并调用libdiopi_impl.so进行测试验证。adaptor：用于提供辅助功能函数。目前提供的功能包括自动类型转换、内存分布转换等。
PROTO¶
PROTO是标准算子接口的原型声明，是芯片厂商实现与框架算子调用的中间层。通过规定标准的运行时函数与算子接口的声明，对框架来说，统一了算子接口，无需考虑芯片厂商具体的算子实现；对厂商来说，可以只聚焦于算子实现与优化，无需考虑框架适配。PROTO作为DIOPI中具体算子声明的环节，起到了承上（框架）启下（芯片厂商）的作用。
PROTO有如下核心功能：
实现Runtime标准接口定义。 声明了在实现标准算子函数时可以使用的工具函数以及相关数据结构。其中，工具函数用于对Context和Tensor两类对象进行操作。
实现标准算子的接口定义。 声明了标准算子的函数，每一个函数完成一个特定的、需要计算设备参与执行的功能。
PROTO的主要组成部分包括 运行时函数(diopirt) 和 算子声明(functions)。运行时函数主要为芯片厂商提供实现算子函数时需要框架提供的工具函数，主要包括一些公共类型的声明以及分配与管理张量数据等；算子声明包含了用于人工智能计算的大量函数声明，为各个算子接口的具体参数及其类型提供了标准化的定义；C-API文档生成为算子声明生成API说明文档，供算子开发与使用者查阅更多信息可以查看PROTO。
IMPL¶
IMPL 主要用于芯片厂商基于 PROTO 进行标准算子实现，芯片厂商可通过封装自身计算库或者调用 kernel 的方式来实现 PROTO 定义良好的标准算子接口以备后续测试调用和训练框架调用。
其价值体现在以实现统一接口计算库的形式，来对接不同训练框架。无需考虑不同训练框架特性，可更专注于提升每个功能性算子的性能。更多信息可以查看IMPL。
DIOPI_TEST¶
DIOPI_TEST是构建于设备无关算子接口（Device-Independent Operator Interface, DIOPI）之上的测试框架，它支持了没有训练框架的情况下，验证算子适配正确性的功能。DIOPI_TEST设计了一套完整的测试框架和一套算子函数测试。测试套件，可以使芯片厂商适配 DIOPI 算子时，无需训练框架即可对适配结果的正确性进行验证。
主要模块：
diopi_test 运行时：支持了运行时函数的接口，用以管理设备相关资源。
非算子测试：
测试获取设备相关信息标准接口。
测试获取错误信息标准接口。
测试上下文 Context 中 Stream 的正确使用。
算子测试：
自定义测例配置：套件提供了描述算子测例的配置文件，用户可自定义扩展测例。
生成基准数据：套件可以根据配置文件生成算子测例的基准输入和输出数据。
校验适配算子：算子适配完成后使用基准输入数据得到的结果与基准输出数据进行比较验证。
模型算子测试：
采用算子测试相同的测例配置规则, 使用同一个测试框架生成基准数据并进行测试验证。
从40多个模型训练过程中抓取张量形状，数据类型及其他非张量参数值生成测例。
更多信息可以查看DIOPI_TEST。
ADAPTER¶
ADAPTER 是 DIOPI 提供的辅助工具箱，目前提供的功能包括自动类型转换、内存分布转换等，使用时在 IMPL 设备文件夹下添加配置问题，具体配置方法见IMPL Readme。
Quick Start¶
算子编译¶
在设备相关目录下提供相应的编译文件，通过脚本进行编译, 以cuda为例：
cd impl && sh scripts/build_impl.sh torch
或者参考以下命令示例编译 impl：
cd impl && mkdir build && cd build && cmake .. -DIMPL_OPT=torch && make -j32
更新基准数据¶
进入python目录，生成基准数据(需准备 nv 机器和 pytorch2.0 环境)
cd python && python main.py --mode gen_data
如需指定模型：
python main.py --mode gen_data --model_name xxx
其中支持的模型名和对应的算子可以通过如下命令获得：
python main.py --get_model_list
如果想只生成某一个算子的测例可以使用如下命令, 以add系列的算子为例：
python main.py --mode gen_data --fname add
校验算子¶
将数据拷贝到芯片机器上，执行以下命令验证算子：
python main.py --mode run_test
如需指定模型：
python main.py --mode run_test --model_name xxx
如需指定某个算子， 以add为例：
python main.py --mode run_test --fname add
如需过滤不支持的数据类型以及部分测试使用nhwc格式张量(如跳过float64以及int64测例)：
python main.py --mode run_test --filter_dtype float64 int64 --nhwc
可以查看diopi_test Readme 了解更详细的设置
验证结果分析
常见问题¶
1. DIOPI算子开发流程是怎样的？¶
搭建环境：安装芯片厂商SDK和必要的系统工具。
添加算子代码：在impl项目相应目录中添加算子c++代码。
生成基准数据：执行基准数据生成命令，生成测试时需要的基准数据。
算子测试：执行算子测试命令，将自己实现的算子计算结果和基准数据进行对比。
2. 如何搭建IMPL开发环境？如果在自己的PC中开发，需要安装哪些包，cmakelist中include、lib路径需要修改哪些？¶
首先机器上要有芯片厂商的软件栈，配好环境变量后CMakelist中的include和lib路径第不用修改的，source完环境后可以直接编译。我们推荐使用conda管理python环境，具体安装的包可以在运行报错时，根据提示安装。
3. 代码的目录结构是怎样的？编译的命令是什么？编译的结果在哪里？¶
（1）代码目录结构
diopi_test主要包含impl(算子实现)，diopi运行时文件和一致性测试的代码
impl中将不同厂商的的算子实现存放在不同的路径下，例如camb对应寒武纪的算子实现
（2）编译指令 以寒武纪软件栈为例，先source对应环境, 然后使用如下指令进行编译， 请注意：对应的软件栈不同，则环境和编译选项也有所不同
sh scripts/build_impl.sh camb
（3）编译结果位置
/impl/lib下
4. 生成baseline有哪些环境要求？如何生成baseline并进行测试？生成的数据在哪里？如何查看数据的详细内容？¶
(1) 生成baseline的环境要求
cuda：需要环境预装好pytorch，安装pytorch可参考pytorch官网
(2) 如何生成baseline并进行测试？
第一步生成基准输入和输出数据，第二步验证适配的算子的正确性。
测试脚本运行命令（在./python目录下）：
python main.py [-h] [--mode MODE] [--fname FNAME]
选项说明：
--mode可选项：gen_data,run_test运行模式选项，用于选择当前函数生成基准数据还是测试算子--fname缺省：all_ops函数名字选项，如果指定函数名字（配置文件中测例的 name）则会对该算子进行基准数据生成和测试，不指定默认对所有算子生成基准数据和测试。
例如：
在 Nvidia 设备上生成基准输入和输出数据
python main.py --mode gen_data --fname all_ops
在接入芯片设备上运行测试
python main.py --mode run_test --fname all_ops
(3) 生成的数据在哪里？
在diopi_test/python/data中，以pickle形式存储
(4)如何查看数据的详细内容？ 有两种方式可以查看数据的详细内容
pickle.load()将测试object读取进内存再进行自定义的可视化和操作，pickle相关使用可以参考页面将
diopi_test/python/conformance/utils.py中log_level设置为DEBUG这样在测试中，如果发现异常（如值不对）则会将数据信息打出
5. 如何测试添加的算子是否正确？测试命令是什么？测试结果如何看？如果测试结果不对如何查看更多详细内容？¶
在README中会有介绍算子测试方法，我们这里使用的是根据python/conformance/diopi_configs.py中描述的算子信息在Nvidia机器上生成算子输入以及算子的输出，并将其他芯片厂商的算子运算结果与Nvidia对比。
算子添加后，CI上会进行测试，算子是否正确可看CI日志。测试命令请见README。测试结果会在终端中打印出来。如果结果不正确，可以在python/conformance/utils.py中将default_cfg_dict[log_level] = DEBUG。这样会在python/error_report.csv中显示详细的错误信息。
6. 对于数据类型不支持导致的测试失败如何解决¶
对于数据类型不支持的测例，提供两种处理方式：
使用ADAPTOR进行类型转换 ADAPTOR可以通过读取设备配置，自动对一些不支持的数据类型进行转换，只需在 impl/ 设备文件夹下添加convert_config.yaml文件，在其中配置不支持的类型及转换规则，编译时即会自动生成转换代码。详细的配置规则参考IMPL的README。
添加设备测试的device_config.py文件（建议放到 impl/ 设备）文件夹下，在其中配置需要跳过的测例以及不支持的数据类型等，使用如下命令运行测试，则会跳过数据类型不支持的测例。device_config.py的详细配置方法参考DIOPI_TEST的README。
python main.py --mode run_test --impl_folder device_config.py文件路径。
7. Clone时出现权限问题？¶
目前最新的DIOPI仓库中已经没有submodule了，后续如有需要，会在使用教程中补充clone相关步骤。
无法找到问题¶
您可在项目中提交issue，将您遇到的问题告诉我们。
非侵入Pytorch接入方案（DIPU）¶
DIPU (device independent process unit) 是由 一组抽象设备 Runtime 接口，一组框架能力相关的运行时基类/接口，一个针对 DIOPI 标准算子的适配层 共同组成的拓展包。用来在训练框架 PyTorch 上接入 DIOPI 算子库，实现 Eager 模式的推理和训练。其能够在编译时，决定抽象设备被影射的方式；并使用统一的运行时，减少在多硬件上适配训练框架的成本。DIPU 即可以基于统一的设备运行时来屏蔽厂商的实际设备；也可以基于统一的框架相关的运行时基类，由厂商自行实现特有的运行时逻辑。
虽然 PyTorch 定义了一套基础的运行时接口 c10，可以基于这个接口直接抽象各个设备接口，但是 c10 首先是个直面框架层的接口，每个接入的设备都需要实现大量类似的逻辑来完成 c10 的实现，对于多设备的支持很不方便。DIPU 先把 c10 的运行时适配到 DIPU 自己的运行时，把通用的逻辑抽取出来，可以让厂商仅实现必要的设备接口即可工作。
代码结构¶
DIPU 结构上分为 Python 和 CPP 两部分：
CPP 层¶
Runtime (csrc/dipu/runtime)¶
Runtime 主要有以下几个部分：
Core & Distributed
PyTorch 把一些基本的设备层接口放到了一个叫
c10的目录下，不同的设备接入者需要实现该接口来接入 PyTorch。详见 参考文档 对于c10的介绍。DIPU 的这一部分主要就是对 PyTorch 的
c10和c10d相关接口的实现，把设备无关的部分抽象出一组运行时基类。目前包含DIPUAllocator、DIPUGenerator、DIPUStream/Event/Guard、ProcessGroupDICL等。这些类会把设备相关的请求代理到 device 部分定义的一组设备接口。另外用户也可以继承上述基类，实现并注册自己的子类，实现设备特化的某些行为（这个能力的支持目前尚待完善）。
Device
包含
deviceapis.h和diclapis.h两个接口文件。主要是设备memory/stream/event/communcation相关的接口函数（这部分接口后续有考虑挪到 DIOPI 中，成为 DIOPI 的 Device 接口，见上图）。
Aten (csrc/dipu/aten)¶
Aten 的能力主要依赖于 PyTorch 提供的注册自定义 backend 的能力，DIPU 没有在 PyTorch 的源码里新增 Backend Key，而是使用 PrivateUse1 作为 key。
主要功能是把 ATen 的 backend 层算子适配到 DIOPI 标准算子库。ATen 的 backend 层算子基本可以认为是 ATen IR，它定义的算子集合和 DIOPI 算子库是高度一致的。因此这块目前只有较少的算子转换/组合逻辑，大多数时候都是直接从 ATen 算子映射到 DIOPI 算子。这一部分以后可以支持设备特化的算子注册（规划中）。
另外，并不是所有的算子实现都代理到 DIOPI。对于 view 型算子和内存分配型算子，DIPU 目前是自行实现的。
Binding to Python (csrc/dipu/binding)¶
主要用于导出 DIPU Runime 接口到 Python，并定义一些在 CPP 层做 monkey-patch 的 PyTorch 原生函数（这部分后面会谨慎新增）。
Vendor (csrc/dipu/vendor)¶
这里实现了“硬件设备相关的接口”和“编译选项”。
一般的，除了要实现上面 Device 部分要求的接口函数外，Vendor 还需要实现一个特殊的 vendorapi.h，在这里导出设备 device/stream/event/comm 相关的数据结构定义。未来计划在设备层允许 Vendor 注册特化的 Runtime 子类，或者实现子类的构建器/工厂方法接口，实现设备特化的 Runtime 行为。
Python 层¶
DIPU 设备层接口 (
torch_dipu/dipu):包含 CPP 层的 Runtime 接口对应的 Python 层。这部分会导出部分函数给用户侧，导出的函数类比 PyTorch 的
torch/cuda部分。
DIPU 采用
monkey-patch的方式模拟了部分 PyTorch tensor 接口，让它们可以处理 DIPU 特殊的参数，该部分的设计还在优化中。DIPU 拥有一定的模拟 CUDA 接口的能力。简单来说就是在 Python 层 用前面 DIPU 设备层的接口来替换
torch.cuda的同名接口。
后面另有规划 DIPU 的配置化接口等能力，可以为不同的 Vendor 输入不同配置。以配置驱动的方式来指导 Runtime 和 DIOPI 算子适配流程的构建。
功能介绍¶
Dispatch 机制与 DIOPI 算子库¶
PyTorch 的算子注册和分派有很多步骤，详见 参考文档。
DIPU CPP 层适配的 ATen 算子对应的是分派过程中最底层（backend 层）的算子或者 composite 层里等效为 backend 的算子。
这里面有一定的灵活性，以Linear 算子为例，在 PyTorch 的 cpu/cuda 设备上，它被实现为一个 composite 算子，实际的 backend 层算子是组合算子内部调用的 addmm 或者更底层的 mm。而在 DIPU (privateuse1) 设备中，目前是注册了一个 Linear 算子（DIOPI 有这个算子）来替代组合算子，所以分派会直接走到新的 backend 层算子 Linear，而不会在调用原来的 addmm/mm。但是如果对应设备的 DIOPI 的 IMPL 算子库 没有实现 diopiLinear 而是实现了 mm 算子，也是可以正常走通 Linear 的调用流程的。
无侵入式的 PyTorch 扩展包¶
DIPU 没有直接修改 PyTorch 的代码，而是使用 out-of-tree 的方式接入新设备，详见 参考文档。
PyTorch 要求 out-of-tree 的代码必须定义一个私有的 Backend Key，DIPU目前没有和 PyTorch 做官方的沟通，因此 PyTorch 主干里没有 DIPU 这个设备，目前是暂时借用 PrivateUse1 这个 Key（后续考虑改为借用 XPU 设备 Key，因为这个 Key 在 PyTorch 主干代码中有更好的支持）。
基于用户私有的 Backend Key 和 Dispatch Key，PyTorch 会把算子调用请求分发到对应设备的算子实现。另外 c10 本身提供了一些注册能力，比如 C10_REGISTER_GUARD_IMPL，可以让用户把私有设备的 Runtime 代码注册到框架中。
但是 PyTorch 并不完全符合“扩展开放，修改关闭”的范式。很多能力不是基于“注册”的方式来开放给扩展组件的，而是在代码里对不同的 Backend Key 做的 if-else 判断。并且不同的组件对于 Backend Key 的支持程度也不同。有些 Legacy 逻辑只支持 CUDA & CPU，完全无法扩展；还有一些仅支持固定的几个 Backend Key。DIPU 目前的做法是在 Python 层加一层代理，把用户的函数调用转换成底层可以支持的方式。这样的问题是会带来很多无谓的适配逻辑，但是鉴于 PyTorch 的现状，暂时先这样处理。后续也希望和 PyTorch 官方有所合作。
算子适配能力¶
为了更好的接入 DIOPI 算子，DIPU 提供了一组算子适配相关的辅助能力，比如灵活的算子 Fallback to CPU 的能力、算子精度自动对比的能力（对比 DIOPI 算子和 PyTorch 原生的 CPU 算子），算子执行过程中打印算子参数的能力。基于这些能力，接入算子时可以更方便排查算子精度等问题。 相关能力的具体说明参见 Quick Start 文档 的“算子库接入”章节。
质量保障体系¶
在每次代码合并之前，都会在各个设备上测试，测试全都跑通过才能合并。 我们的测试包括三部分：
PyTorch 测例。我们充分利用了 PyTorch 的测试框架的功能及 PyTorch 的测例。有些情况下，PyTorch 测例过于严苛，超过了设备的支持能力时，也可以在配置文件中跳过相关测例。可以为每个设备单独设置：算子精度阈值，支持的数据类型，要跳过的测例，要跑的测例等。
简单开发的手工测例。这部分测例更注重算子能否跑通，对算子要求较低。
模型测试。我们开发了
one_iter精度对比工具，会先在精度正确性没问题的设备（如 CPU 和 CUDA）上训练模型，保存每一层的算子输入、输出、权重、梯度数据，再在待测试设备上训练模型，逐层对比训练精度。
*更多信息请参考 dipu/tests 目录。
Quick Start¶
环境准备¶
在使用国产硬件接入 DIPU 之前，我们需要先准备一个自己编译的 PyTorch2.0（纯 CPU 版本即可），并确保自己的 PyTorch2.0 处于可用状态。这里需要确定使用的 gcc、cmake、python3 等基础库的版本尽可能匹配，同时确保这个环境能够编译硬件算子库。
以下步骤供参考。
配置 Python 及 GCC 等工具¶
# 准备 python，如 3.8 版本
conda create --prefix=dipu python=3.8
conda activate /home/$USER/env/dipu
# 安装 gcc，推荐 7.5
wget http://mirrors.ustc.edu.cn/gnu/gcc/gcc-7.5.0/gcc-7.5.0.tar.gz
tar -zxvf gcc-7.5.0.tar.gz
cd gcc-7.5.0
./contrib/download_prerequisites
# --prefix 请根据自己的需求修改
./configure --disable-multilib --enable-languages=c,c++ --prefix=/home/$USER/env/dipu/gcc
make -j20
make install
# 环境生效
cd /home/$USER/env/dipu/gcc/bin
export PATH=$PWD:$PATH
安装 PyTorch¶
使用 gcc 7.5 编译 PyTorch：
PyTorch 2.0 推荐使用 commit id 为 `c263bd43e8e8502d4726643bc6fd046f0130ac0e` 的版本。
cd /home/$USER/code
git clone git@github.com:pytorch/pytorch.git
cd pytorch
git submodule update --init --recursive
git checkout c263bd43e8e8502d4726643bc6fd046f0130ac0e
pip install -r requirements.txt
export CMAKE_PREFIX_PATH=${CONDA_PREFIX:-"$(dirname $(which conda))/../"}
BUILD_BINARY=0 USE_PRECOMPILED_HEADERS=1 BUILD_TEST=0 USE_CUDA=0 python setup.py develop
编译 DIPU¶
cd /home/$USER/code
git clone --recurse-submodules https://github.com/DeepLink-org/deeplink.framework.git
# 修改 template_build _sh 中 PYTORCH_DIR、PYTHON_INCLUDE_DIR
# 示例
# PYTORCH_DIR="/home/$USER/code/pytorch"
#
# DIPU_DEVICE 设置成厂商在 dipu 的设备名，即 CMakeLists.txt 中的 DEVICE_CAMB、DEVICE_ASCEND 对应的字符串
# 示例
# export DIPU_DEVICE=camb
pip install ./deeplink.framework/dipu
验证 DIPU¶
export DIOPI_ROOT=/home/$USER/code/dipu/third_party/DIOPI/impl/lib
export DIPU_ROOT=/home/$USER/code/dipu/torch_dipu
export LIBRARY_PATH=$DIPU_ROOT:$DIOPI_ROOT:$LIBRARY_PATH;
export LD_LIBRARY_PATH=$DIPU_ROOT:$DIOPI_ROOT:$LD_LIBRARY_PATH
sh ./tests/python/run_tests.sh
算子库¶
算子库接入（请参考 DIOPI 第三方芯片算子库）¶
在接入 DIPU 之前，我们的硬件应该提供一个已经实现的算子库，并已经按照 DIOPI 的 PROTO 声明进行了对应函数的实现，接入 DIOPI 的 IMPL。通过 DIOPI 的 IMPL，我们在之前编译 DIPU 时会默认为对应设备编译出 libdiopi_impl.so 作为算子库文件。
细节可参考 DIOPI 仓库。
需要注意的是，在我们进行一致性测试 (diopi_test) 时，会在编译时开启
DTEST=ON，在我们接入 DIPU 时，编译的算子库应该关闭测试选项，即在 CMake 阶段使用DTEST=OFF。下面是一个 DIOPI 的 IMPL 中的算子接入样例：
__global__ void softmaxKernel(const float* in, float* out, int64_t outer_dim, int64_t inner_dim, int64_t axis_dim) { for (int64_t k = threadIdx.x; k < inner_dim; k += blockDim.x) { const float *cur_in = in + blockIdx.x * axis_dim * inner_dim + k; float *cur_out = out + blockIdx.x * axis_dim * inner_dim + k; float max_val = cur_in[0]; for (int64_t j = 0; j < axis_dim; ++j) { if (cur_in[j * inner_dim] > max_val) { max_val = cur_in[j * inner_dim]; } } float exp_sum = (float)0.0; for (int64_t j = 0; j < axis_dim; ++j) { float exp_val = expf(cur_in[j * inner_dim] - max_val); cur_out[j * inner_dim] = exp_val; exp_sum += exp_val; } const float r_exp_sum = (float) 1.0 / exp_sum; for (int64_t j = 0; j < axis_dim; ++j) { cur_out[j * inner_dim] *= r_exp_sum; } } } DIOPI_API diopiError_t diopiSoftmax(diopiContextHandle_t ctx, diopiTensorHandle_t out, diopiConstTensorHandle_t input, int64_t dim) { auto stream = impl::tang::getStream(ctx); auto trInput = impl::tang::makeTensor(input); auto trOut = impl::tang::makeTensor(out); diopiSize_t inShape = trInput.shape(); int64_t dim_count = inShape.len; int64_t real_axis = dim + (dim < 0 ? dim_count : 0); int64_t dim_shape = inShape.data[real_axis]; int64_t inner_dim = 1; int64_t outer_dim = 1; for (int64_t i = 0; i < real_axis; ++i) { outer_dim *= inShape.data[i]; } for (int64_t i = real_axis + 1; i < dim_count; ++i) { inner_dim *= inShape.data[i]; } int32_t block_dimx = 512; int32_t grid_dimx = outer_dim; dim3 grid = grid_dimx; dim3 block = block_dimx; const void* inData = trInput.data(); void* outData = trOut.data(); void* args[] = {&inData, &outData, &outer_dim, &inner_dim, &dim_shape}; DIOPI_CALLDROPLET(launchKernel(softmaxKernel, grid, block, args, 0, stream)) return diopiSuccess; }
算子库拓展功能¶
算子 Fallback¶
Fallback 给定算子：
export DIPU_FORCE_FALLBACK_OPS_LIST=add.out,conv2d
python -c "import torch_dipu"
Fallback scalar 版本的重载函数，tensor 版本的重载函数类似：
export DIPU_FORCE_FALLBACK_OPS_LIST='.*.Scalar'
python -c "import torch_dipu"
Fallback 所有设备算子：
export DIPU_FORCE_FALLBACK_OPS_LIST='.*'
python -c "import torch_dipu"
算子精度自动对比功能介绍¶
由于该功能默认不开启，使用该功能时需要打开该功能并重新编译 DIPU。
如在寒武纪设备上，可将 dipu/torch_dipu/csrc_dipu/CMakeLists.txt 中的 autocompare 修改为 True。
add_custom_command(
OUTPUT "${DIPU_AUTOGENED_KERNELS_CPP}"
COMMAND
python "${DIPU_AUTOGEN_DIOPI_WRAPPER_SCRIPT}" --config
"${DIPU_AUTOGEN_DIOPI_WRAPPER_CONFIG}" --out "${DIPU_AUTOGENED_KERNELS_CPP}"
--use_diopi_adapter False --autocompare True --print_func_call_info True
--print_op_arg True --fun_config_dict
'{\"current_device\": \"${UsedVendor}\"}'
DEPENDS ${DIPU_AUTOGEN_DIOPI_WRAPPER_SCRIPT}
${DIPU_AUTOGEN_DIOPI_WRAPPER_CONFIG})
以上方法是对所有算子开启自动精度对比。如果只需要对特定算子做精度对比，也可只给需要的算子做精度对比，只需要在相关的配置文件（如 dipu/scripts/autogen_diopi_wrapper/diopi_functions.yaml）给相应的算子添加 autocompare: True 即可。
$ unset DIPU_FORCE_FALLBACK_OPS_LIST # 主要是确保要比较的算子没有强制 fallback 到 cpu, 可选
$ python
>>> import torch
>>> import torch_dipu
>>> x = torch.randn(4,5,5).cuda()
>>> y = x + x
dipu_add_out_autocompare
autocompare: add.out out:
numel:100, sizes:[4, 5, 5], stride:[25, 5, 1], is_view:0, TensorOptions(dtype=float, device=cpu, layout=Strided, requires_grad=false (default), pinned_memory=false (default), memory_format=(nullopt)), data_ptr:0x9d1e480
numel:100, sizes:[4, 5, 5], stride:[25, 5, 1], is_view:0, TensorOptions(dtype=float, device=privateuseone:0, layout=Strided, requires_grad=false (default), pinned_memory=false (default), memory_format=(nullopt)), data_ptr:0x7efef9a00200
allclose
autocompare: add.out self: allclose
autocompare: add.out other: allclose
>>> z = x + 3
dipu_add_out_autocompare
autocompare: add.out out:
numel:100, sizes:[4, 5, 5], stride:[25, 5, 1], is_view:0, TensorOptions(dtype=float, device=cpu, layout=Strided, requires_grad=false (default), pinned_memory=false (default), memory_format=(nullopt)), data_ptr:0x8f72ed00
numel:100, sizes:[4, 5, 5], stride:[25, 5, 1], is_view:0, TensorOptions(dtype=float, device=privateuseone:0, layout=Strided, requires_grad=false (default), pinned_memory=false (default), memory_format=(nullopt)), data_ptr:0x7efef9a00400
allclose
autocompare: add.out self: allclose
autocompare: add.out other: allclose
>>>
可以看到，CPU 计算结果与设备计算结果 allclose，也能看到 CPU 和设备计算结果的 shape、dtype 等信息。特别的，需要注意以下几个问题：
dipu/scripts/autogen_diopi_wrapper/diopi_functions.yaml中配置了autograd:True的算子 (cross_entropy_loss、conv2d、dropout、dropout_、linear) 暂不支持 backward 的精度自动对比。如模型精度对不齐，可根据需要先将这几个算子 fallback 到 CPU 来确定问题。随机数生成相关的算子（
dipu/scripts/autogen_diopi_wrapper/diopi_functions.yaml中配置了autocompare:False）没有做autocompare，因为结果总是not_allclose。对输入做检查是确保算子输入不被意外修改。
抓取算子参数¶
该功能需要打开 autogen 的 print_op_arg 和 print_func_call_info 选项，在模型调试和测试时遇到问题时可方便的拿到算子输入情况；不需要打印时也可关掉。
>>> import torch
>>> import torch_dipu
>>> import os
diopi dyload init
>>> x = torch.randn(3,4).cuda()
>>> os.environ['DIPU_DUMP_OP_ARGS']='1' # 只打印调用的底层算子名以及相关的 diopi 函数
>>> y = x + x
[dipu_add_out:349]:add.out diopiAdd
>>> os.environ['DIPU_DUMP_OP_ARGS']='2' # 打印调用的底层算子名，相关的 diopi 函数，算子参数
>>> y = x + 3
[dipu_add_out:349]:add.out diopiAdd
[dipu_add_scalar_out:248]:add.Scalar_out diopiAddScalar
add.Scalar_out: self:numel:12, sizes:[3, 4], stride:[4, 1], is_view:0, TensorOptions(dtype=float, device=privateuseone:0, layout=Strided, requires_grad=false (default), pinned_memory=false (default), memory_format=(nullopt)), data_ptr:0x7ff8c8c00000
add.Scalar_out: other:3
add.Scalar_out: alpha:1
add.Scalar_out: out:numel:12, sizes:[3, 4], stride:[4, 1], is_view:0, TensorOptions(dtype=float, device=privateuseone:0, layout=Strided, requires_grad=false (default), pinned_memory=false (default), memory_format=(nullopt)), data_ptr:0x7ff8c8c00400
>>> os.environ['DIPU_DUMP_OP_ARGS']='3' # 打印调用的底层算子名，相关的 diopi 函数，算子参数， tensor 的值
>>> y = x * 3
[dipu_mul_out:815]:mul.out diopiMul
[dipu_mul_scalar_out:753]:mul.Scalar_out diopiMulScalar
mul.Scalar_out: self:numel:12, sizes:[3, 4], stride:[4, 1], is_view:0, TensorOptions(dtype=float, device=privateuseone:0, layout=Strided, requires_grad=false (default), pinned_memory=false (default), memory_format=(nullopt)), data_ptr:0x7ff8c8c00000
-0.4226 -0.4211 -1.5073 1.1861
-1.0474 -2.6718 0.4150 0.9834
0.4800 -1.5484 -0.5011 0.2218
[ PrivateUse1FloatType{3,4} ]
mul.Scalar_out: other:3
mul.Scalar_out: out:numel:12, sizes:[3, 4], stride:[4, 1], is_view:0, TensorOptions(dtype=float, device=privateuseone:0, layout=Strided, requires_grad=false (default), pinned_memory=false (default), memory_format=(nullopt)), data_ptr:0x7ff8c8c00200
2.5774 2.5789 1.4927 4.1861
1.9526 0.3282 3.4150 3.9834
3.4800 1.4516 2.4989 3.2218
[ PrivateUse1FloatType{3,4} ]
>>> os.environ['DIPU_DUMP_OP_ARGS']='0' # 不打印任何额外信息
>>> y = x / 3
>>>
新硬件 Runtime 接入实现¶
接入流程示意图：
核心代码添加¶
在
dipu/torch_dipu/csrc_dipu/runtime/device/basedef.h中定义了 DIPU 支持的硬件类型，我们需要在VendorDeviceType枚举类中添加DROPLET的硬件后端，并在这个文件中的VendorTypeToStr函数里添加新硬件支持。后续这个文件中可能有更多的函数会涉及到硬件类型，按需添加即可。dipu/torch_dipu/csrc_dipu/vendor文件夹中存有各个硬件后端的 runtime 接入代码，我们需要根据dipu/torch_dipu/csrc_dipu/runtime/device/deviceapis.h中的声明，创建deviceimpl.cpp去根据硬件自己底层的 runtime 接口实现对应的函数。下面是deviceapis.h中的createStream函数的在国产硬件上的实现样例：
void createStream(deviceStream_t* stream, bool prior) {
if (prior) {
DIPU_CALLDROPLET(::tangStreamCreateWithPriority(stream, tangStreamDefault, -1))
} else {
DIPU_CALLDROPLET(::tangStreamCreate(stream))
}
}
如果有多机多卡训练的需求，需要根据
dipu/torch_dipu/csrc_dipu/runtime/device/diclapis.h中的声明，创建communicatorimpl.cpp去根据硬件自己底层的 runtime 接口实现对应的函数。DIPU 在
dipu/torch_dipu/csrc_dipu/runtime/core/DIPUGeneratorImpl.h中声明了DIPUGeneratorImpl这一个基本类型，如果我们的硬件实现了自己的generator基础函数，可以在这基础上实现自己的DeviceGeneratorImpl，并实现基础的generator相关函数。国产硬件暂无这方面的实现。
增加编译脚本¶
在
dipu/CMakeList.txt中，加入新硬件的控制代码。可以参考 CUDA、CAMB 等其他硬件，加入 DROPLET 选项，让打开USE_DROPLET，并使得UsedVendor变为 DROPLET，同时添加该设备默认的 DIOPI 构建目标DIOPI_IMPL_OPT，并修改对应 DIOPI 构建目标的CMakeLists.txt文件，DIOPI 的CMakeLists.txt修改细节可参考 DIOPI 仓库。如果不准备在构建 DIPU 时同时构建 DIOPI，可以将DIOPI_IMPL_OPT设置为""，参考的示例代码如下：list(APPEND DEVICE_DROPLET "DROPLET" "droplet") ...... elseif (${DEVICE} IN_LIST DEVICE_DROPLET) set(USE_DROPLET ON) set(UsedVendor droplet) set(DIOPI_IMPL_OPT "droplet") ......在
dipu/torch_dipu/csrc_dipu/vendor中我们需要编写CMakeList，给出VENDOR_INCLUDE_DIRS、VENDOR_LIB_DIRS、DIPU_VENDOR_LIB、VENDOR_FILES这几个硬件后端自己的头文件、库文件和 runtime 接入源代码，来让上层根据这些变量进行编译。对应上述 CMake 的修改，我们应该修改我们的环境变量，将
DIPU_DEVICE设置为droplet。
编译与测试¶
根据 DIPU 的编译介绍，我们在编译了 DIPU 之后，需要注意将
LIBRARY_PATH、LD_LIBRARY_PATH、PYTHONPATH都设置好避免后续使用出现问题。dipu/tests文件夹中有许多基础功能的测试，建议首先尝试测试python -u dipu/tests/python/unittests/test_add.py，该文件测试跑通基本意味着我们的设备 runtime 接入没有问题了。编译脚本参考 编译 DIPU，测试脚本可以参考 **验证 DIPU**ss。
Profiler 工具¶
DeepLink Profiler 是一个允许在训练和推理过程中收集性能指标的工具。Profiler的上下文管理器API可用于了解哪些模型算子最耗时，并检查其输入形状和堆栈跟踪，研究设备kernel活动并可视化执行跟踪。当使用DeepLink进行模型训练时，可以使用DeepLink Profiler定位性能瓶颈，指导性能优化。
本教程将以resnet18模型为例，讲解如何使用DeepLink Profiler分析模型性能。
1. 导入必要的库¶
import torch_dipu
import torch
import torchvision.models as models
from torch.profiler import profile, record_function, ProfilerActivity
2. 实例化 resnet18 模型¶
model = models.resnet18()
inputs = torch.randn(5, 3, 224, 224)
3. 使用 DeepLink profiler 分析模型执行时间¶
DeepLink profiler 接口对齐了PyTorch Profiler，通过上下文管理器启用，并接受很多参数，常用的参数有
activities：要收集的打点列表ProfilerActivity.CPU：收集PyTorch算子、TorchScript函数以及用户自定义代码标签ProfilerActivity.CUDA：收集设备kernel打点
record_shapes：是否记录算子输入的形状profile_memory：是否统计模型张量内存消耗use_cuda：是否统计设备 kernel 执行时间with_stack：是否打印调用栈
with profile(activities=[ProfilerActivity.CPU], record_shapes=True) as prof:
with record_function("model_inference"):
model(inputs)
打印出上面执行的统计数据：
print(prof.key_averages().table(sort_by="cpu_time_total", row_limit=10))
输出如下:
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------
Name Self CPU % Self CPU CPU total % CPU total CPU time avg # of Calls
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------
model_inference 6.44% 16.339ms 100.00% 253.751ms 253.751ms 1
aten::conv2d 0.07% 184.000us 87.19% 221.245ms 11.062ms 20
aten::convolution 0.18% 460.000us 87.12% 221.061ms 11.053ms 20
aten::_convolution 0.12% 298.000us 86.94% 220.601ms 11.030ms 20
aten::thnn_conv2d 0.05% 128.000us 86.82% 220.303ms 11.015ms 20
aten::_slow_conv2d_forward 86.61% 219.779ms 86.77% 220.175ms 11.009ms 20
aten::batch_norm 0.06% 155.000us 3.56% 9.036ms 451.800us 20
aten::_batch_norm_impl_index 0.12% 313.000us 3.50% 8.881ms 444.050us 20
aten::native_batch_norm 3.20% 8.126ms 3.36% 8.531ms 426.550us 20
aten::max_pool2d 0.03% 72.000us 1.24% 3.136ms 3.136ms 1
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------
Self CPU time total: 253.751ms
从输出中可以发现，大部分的执行时间花在conv2d。
需要说明的是，cpu time是指这个算子执行的总时间；同时，该算子有可能调用其他算子，self cpu time是该算子的总时间减去调用其他算子的时间。
要获得更精细的结果粒度并包括运算符输入形状，需要设置group_by_input_shape=True（注意：这需要将 profiler 的输入参数record_shape设置为 True）
print(prof.key_averages(group_by_input_shape=True).table(sort_by="cpu_time_total", row_limit=10))
输出如下
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ --------------------------------------------------------------------------------
Name Self CPU % Self CPU CPU total % CPU total CPU time avg # of Calls Input Shapes
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ --------------------------------------------------------------------------------
model_inference 6.22% 14.932ms 100.00% 239.937ms 239.937ms 1 []
aten::conv2d 0.01% 35.000us 35.20% 84.457ms 21.114ms 4 [[5, 64, 56, 56], [64, 64, 3, 3], [], [], [], [], []]
aten::convolution 0.04% 105.000us 35.19% 84.422ms 21.105ms 4 [[5, 64, 56, 56], [64, 64, 3, 3], [], [], [], [], [], [], []]
aten::_convolution 0.03% 64.000us 35.14% 84.317ms 21.079ms 4 [[5, 64, 56, 56], [64, 64, 3, 3], [], [], [], [], [], [], [], [], [], [], []]
aten::thnn_conv2d 0.01% 27.000us 35.11% 84.253ms 21.063ms 4 [[5, 64, 56, 56], [64, 64, 3, 3], [], [], [], []]
aten::_slow_conv2d_forward 35.05% 84.101ms 35.10% 84.226ms 21.056ms 4 [[5, 64, 56, 56], [64, 64, 3, 3], [], [], [], []]
aten::conv2d 0.01% 34.000us 14.44% 34.645ms 34.645ms 1 [[5, 3, 224, 224], [64, 3, 7, 7], [], [], [], [], []]
aten::convolution 0.03% 82.000us 14.43% 34.611ms 34.611ms 1 [[5, 3, 224, 224], [64, 3, 7, 7], [], [], [], [], [], [], []]
aten::_convolution 0.03% 64.000us 14.39% 34.529ms 34.529ms 1 [[5, 3, 224, 224], [64, 3, 7, 7], [], [], [], [], [], [], [], [], [], [], []]
aten::thnn_conv2d 0.01% 15.000us 14.36% 34.465ms 34.465ms 1 [[5, 3, 224, 224], [64, 3, 7, 7], [], [], [], []]
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ --------------------------------------------------------------------------------
从输出可以看到，resnet18 模型中卷积包含了几种不同的形状。
Profiler 还可用于分析在 GPU 和其他 AI 加速芯片上执行的模型的性能：
model = models.resnet18().cuda()
inputs = torch.randn(5, 3, 224, 224).cuda()
with profile(activities=[
ProfilerActivity.CPU, ProfilerActivity.CUDA], record_shapes=True) as prof:
with record_function("model_inference"):
model(inputs)
print(prof.key_averages().table(sort_by="cuda_time_total", row_limit=20))
输出如下：
------------------------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------
Name Self CPU % Self CPU CPU total % CPU total CPU time avg Self CUDA Self CUDA % CUDA total CUDA time avg # of Calls
------------------------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------
model_inference 3.29% 4.726ms 100.00% 143.583ms 143.583ms 0.000us 0.00% 168.781ms 168.781ms 1
aten::batch_norm 0.11% 155.000us 39.21% 56.305ms 2.815ms 0.000us 0.00% 71.949ms 3.597ms 20
aten::_batch_norm_impl_index 0.20% 284.000us 39.11% 56.150ms 2.808ms 0.000us 0.00% 71.949ms 3.597ms 20
aten::native_batch_norm 0.35% 501.000us 35.33% 50.734ms 2.537ms 48.501ms 28.74% 69.400ms 3.470ms 20
aten::conv2d 0.11% 155.000us 34.03% 48.859ms 2.443ms 0.000us 0.00% 63.652ms 3.183ms 20
aten::convolution 0.27% 383.000us 33.92% 48.704ms 2.435ms 0.000us 0.00% 63.652ms 3.183ms 20
aten::_convolution 0.16% 223.000us 33.65% 48.321ms 2.416ms 0.000us 0.00% 63.652ms 3.183ms 20
aten::convolution_overrideable 0.16% 230.000us 33.50% 48.098ms 2.405ms 45.552ms 26.99% 63.652ms 3.183ms 20
dipu_native_batch_norm 0.00% 0.000us 0.00% 0.000us 0.000us 48.501ms 28.74% 48.501ms 2.425ms 20
dipu_convolution_overrideable 0.00% 0.000us 0.00% 0.000us 0.000us 45.552ms 26.99% 45.552ms 2.278ms 20
diopiConvolution2d 0.00% 0.000us 0.00% 0.000us 0.000us 38.100ms 22.57% 38.100ms 1.905ms 20
diopiBatchNorm 0.00% 0.000us 0.00% 0.000us 0.000us 31.526ms 18.68% 31.526ms 1.576ms 20
aten::empty 1.52% 2.177ms 39.24% 56.337ms 249.279us 29.275ms 17.34% 29.275ms 129.535us 226
wrapper_DIPU_empty_memory_format 0.00% 0.000us 0.00% 0.000us 0.000us 29.257ms 17.33% 29.257ms 129.456us 226
aten::add_ 0.32% 458.000us 16.32% 23.433ms 836.893us 19.821ms 11.74% 25.136ms 897.714us 28
LaunchKernel_dipu_native_batch_norm 2.07% 2.965ms 34.99% 50.233ms 2.512ms 0.000us 0.00% 20.899ms 1.045ms 20
dipu_add__tensor 0.00% 0.000us 0.00% 0.000us 0.000us 19.821ms 11.74% 19.821ms 707.893us 28
aten::empty_strided 0.93% 1.341ms 24.80% 35.605ms 256.151us 18.928ms 11.21% 18.928ms 136.173us 139
wrapper_DIPU_empty_strided 0.00% 0.000us 0.00% 0.000us 0.000us 18.928ms 11.21% 18.928ms 136.173us 139
LaunchKernel_dipu_convolution_overrideable 2.36% 3.384ms 33.34% 47.868ms 2.393ms 0.000us 0.00% 18.100ms 905.000us 20
------------------------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------
Self CPU time total: 143.583ms
Self CUDA time total: 168.781ms
从输出可以看到，diopiConvolution2d和diopiBatchNorm是两个算子耗时最长。
4. 分析内存消耗¶
PyTorch profiler 还可以统计算子分配或释放的内存量。要启用内存分析功能，请将 profile_memory 设置成 True。
model = models.resnet18()
inputs = torch.randn(5, 3, 224, 224)
with profile(activities=[ProfilerActivity.CPU], profile_memory=True, record_shapes=True) as prof:
model(inputs)
print(prof.key_averages().table(sort_by="cpu_memory_usage", row_limit=10))
输出如下:
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------
Name Self CPU % Self CPU CPU total % CPU total CPU time avg CPU Mem Self CPU Mem # of Calls
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------
aten::empty 0.47% 557.000us 0.47% 557.000us 2.785us 94.85 Mb 94.85 Mb 200
aten::batch_norm 0.11% 126.000us 18.82% 22.476ms 1.124ms 47.41 Mb 0 b 20
aten::_batch_norm_impl_index 0.36% 429.000us 18.71% 22.350ms 1.117ms 47.41 Mb 0 b 20
aten::native_batch_norm 17.98% 21.480ms 18.33% 21.892ms 1.095ms 47.41 Mb -71.00 Kb 20
aten::conv2d 0.18% 215.000us 70.73% 84.483ms 4.224ms 47.37 Mb 0 b 20
aten::convolution 0.47% 558.000us 70.55% 84.268ms 4.213ms 47.37 Mb 0 b 20
aten::_convolution 0.27% 325.000us 70.08% 83.710ms 4.186ms 47.37 Mb 0 b 20
aten::mkldnn_convolution 69.02% 82.443ms 69.81% 83.385ms 4.169ms 47.37 Mb 0 b 20
aten::empty_like 0.08% 100.000us 0.15% 178.000us 8.900us 47.37 Mb 0 b 20
aten::max_pool2d 0.07% 80.000us 4.41% 5.268ms 5.268ms 11.48 Mb 0 b 1
--------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------
Self CPU time total: 119.442ms
5. 使用 Chrome trace viewer 进行可视化¶
Profiling 结果可以输出成 json 文件
model = models.resnet18().cuda()
inputs = torch.randn(5, 3, 224, 224).cuda()
with profile(activities=[ProfilerActivity.CPU, ProfilerActivity.CUDA]) as prof:
model(inputs)
prof.export_chrome_trace("trace.json")
使用 Chrome trace viewer (chrome://tracing)工具查看 trace.json 文件，可视化结果如下图
6. 打印调用链¶
Profiler可用于分析Python和TorchScript堆栈跟踪。
with profile(
activities=[ProfilerActivity.CPU, ProfilerActivity.CUDA],
with_stack=True,
experimental_config=torch._C._profiler._ExperimentalConfig(verbose=True)
) as prof:
model(inputs)
print(prof.key_averages(group_by_stack_n=5).table(sort_by="self_cuda_time_total", row_limit=2))
输出如下:
------------------------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ -----------------------------------------------------------------
Name Self CPU % Self CPU CPU total % CPU total CPU time avg Self CUDA Self CUDA % CUDA total CUDA time avg # of Calls Source Location
------------------------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ -----------------------------------------------------------------
aten::convolution_overrideable 0.03% 37.000us 3.05% 4.253ms 4.253ms 4.044ms 2.38% 5.313ms 5.313ms 1 <built-in method conv2d of type object at 0x7f1c8db7ef20>
torch/nn/modules/conv.py(454): _conv_forward
torch/nn/modules/conv.py(462): forward
nn.Module: Conv2d_0
torchvision/models/resnet.py(266): _forward_impl
dipu_convolution_overrideable 0.00% 0.000us 0.00% 0.000us 0.000us 4.044ms 2.38% 4.044ms 4.044ms 1 <built-in method conv2d of type object at 0x7f1c8db7ef20>
torch/nn/modules/conv.py(454): _conv_forward
torch/nn/modules/conv.py(462): forward
nn.Module: Conv2d_0
torchvision/models/resnet.py(266): _forward_impl
------------------------------------------------- ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ ------------ -----------------------------------------------------------------
Self CPU time total: 139.666ms
Self CUDA time total: 169.640ms
7. 使用Profiler分析长时间运行任务¶
Profiler 提供了一个额外的 API 来处理长时间运行的作业（如模型训练）。跟踪所有的执行可能很慢，并导致非常大的跟踪文件。要避免这种情况，请使用可选参数：
schedule：指定一个函数，该函数以整数参数作为输入，并返回一个动作给 Profiler。使用这个参数的最佳方式是使用torch.profiler.schedule辅助函数，它可以为您生成一个 scheduleon_trace_ready：指定一个函数，该函数将 Profiler 的引用作为输入，并在每次准备好新跟踪时由 Profiler 调用。
为了说明 API 是如何工作的，让我们首先考虑以下带有torch.profiler.schedule函数的示例：
from torch.profiler import schedule
my_schedule = schedule(
skip_first=10,
wait=5,
warmup=1,
active=3,
repeat=2)
Profiler 假设长时间运行的任务由多个步骤组成，步骤编号从零开始。上面的示例定义了分析器的以下操作序列：
参数
skip_first告诉分析器在前 10 个步骤中忽略追踪（skip_first的默认值为零）；在前
skip_first个步骤之后，分析器开始执行分析器周期；每个周期包括三个阶段：
空闲阶段（
wait=5步骤），在此阶段分析器处于非活动状态；预热阶段（
warmup=1步骤），在此阶段分析器开始追踪，但结果会被丢弃。此阶段用于丢弃追踪开始时分析器获取的样本，因为它们通常会被额外的开销所影响；活动追踪阶段（
active=3步骤），在此阶段分析器进行追踪和记录数据；
可选的 repeat 参数指定循环的上限。默认情况下（零值），分析器将在任务运行时执行循环。
因此，在上面的示例中，分析器将跳过前 15 个步骤，将下一个步骤用于预热，积极记录接下来的 3 个步骤，再跳过另外 5 个步骤，将下一个步骤用于预热，再积极记录另外 3 个步骤。由于指定了 repeat=2 参数值，分析器将在第一个两个周期后停止记录。
在每个周期结束时，分析器调用指定的 on_trace_ready 函数，并将自身作为参数传递。该函数用于处理新的追踪结果，可以通过获取表格输出或将输出保存为追踪文件来进行处理。
要向分析器发送下一个步骤已开始的信号，请调用 prof.step() 函数。当前分析器步骤存储在 prof.step_num 中。
以下示例显示了如何使用上述概念：
def trace_handler(p):
output = p.key_averages().table(sort_by="self_cuda_time_total", row_limit=10)
print(output)
p.export_chrome_trace("/tmp/trace_" + str(p.step_num) + ".json")
with profile(
activities=[ProfilerActivity.CPU, ProfilerActivity.CUDA],
schedule=torch.profiler.schedule(
wait=1,
warmup=1,
active=2),
on_trace_ready=trace_handler
) as p:
for idx in range(8):
model(inputs)
p.step()
使用案例¶
案例一 Mobilenet v2 多卡训练性能分析与优化¶
1. 问题描述：¶
开发人员使用某个版本的DeepLink完成Mobilenet v2的适配后，发现该模型在NV上单机八卡训练很慢，需要进行性能优化，提升训练性能。
2. 使用 DeepLink Profiler 进行性能分析¶
修改
mmpretrain的tools/train.py，在runner.train()之前开启 Profiler，将收集到的性能分析数据存入mobilenetv2_profiler-slow
from mmengine.hooks import ProfilerHook
profiler_hook = ProfilerHook(by_epoch = False, profile_times=10, activity_with_cpu=True, activity_with_cuda=True, json_trace_path='mobilenetv2_profiler-slow')
runner.register_custom_hooks([profiler_hook])
使用 chrome trace viewer 查看，发现 conv2d 耗时长，从图中可以看到 conv2d 调用到了
thnn_conv2d，而不是预期的cudnn_convolution
最后定位到DeepLink某个版本新增了
torch._C._set_cudnn_enabled(false)，关闭了 cudnn，把这句话删除速度恢复正常。
参考资料：PyTorch profiler
常见问题¶
国产硬件如何接入 DIPU？¶
请参考 Quick Start
加载 DIPU 模块训练模型，出现 loss 异常如何排查？¶
根据项目组模型训练的经验，loss 异常通常是因为 DIOPI 算子实现有 bug 导致的。比较常见的一个 bug 是 DIOPI 算子实现未考虑不连续的 tensor，建议可以先从这个角度先梳理算子的实现。另外还可以通过以下步骤来定位
模型用到的所有算子都用
DIOPI一致性测试验证正确性(验证范围包含模型测例和算子测例)。如果未通过，定位修复，直至通过。跑 DIPU 测例 ，从
DIPU角度验证算子实现的正确性。修改
autogen配置，将autocompare和print_op_arg设置成True；此时autogen生成的代码将会自动比对DIPU算子执行结果和CPU执行结果，发现不匹配的情况，具体比对逻辑可以阅读生成的torch_dipu/csrc_dipu/aten/ops/AutoGenedKernels.cpp。如果日志中出现关键字not_close， 则说明跑模型过程中发现了算子执行结果错误的情况，此时可以从日志中拿到算子输入参数信息，构造最小复现集，排查该算子问题。注：autocompare功能并不能覆盖所有的算子，例如conv2d backward操作并不会做autocompare。如果
autocompare仍然没有发现问题，则可以通过设置环境变量DIPU_FORCE_FALLBACK_OPS_LIST将算子加入黑名单，此时该算子会fallback到CPU。假设怀疑conv2d算子，可以将conv2d加入黑名单 (export DIPU_FORCE_FALLBACK_OPS_LIST=conv2d)，此时conv2d算子将会fallback到CPU，观察loss是否正常。如果loss现在恢复正常，则说明conv2d存在bug；如果loss仍然异常，则可以增加更多的算子到黑名单，不断试验，得到有问题的算子。
使用 DIPU 出现显存泄露，如何定位？¶
DIPU 在几款芯片上都进行了测试，未发现显存泄露的问题；若厂商适配过程中出现显存泄露问题，可以重点排查DIOPI算子实现是否造成了内存泄露。
同时 DIPU 包含 memory checker 模块，能够协助排查内存泄露问题。当程序退出时，如果显存没被释放，会打印出分配显存的 backtrace；通过分析 backtrace，梳理变量的生命周期，即可定位显存泄露问题。
如若想开启 memory checker 功能，export 以下环境变量即可：
export DIPU_MEM_CHECK=1
export DIPU_MEM_CHECK_ENABLE_BACKTRACE=1
如果仍然无法找到问题¶
您可在项目中提交 issue，将您遇到的问题告诉我们。
标准编译协议（DICP）¶
标准编译协议（Device-Independent Compile Protocol,DICP）定义了统一的计算描述（中间表示），通过计算图获取深度学习模型中的计算任务表达为上述中间表示，然后通过计算图优化技术自动生成人工智能芯片设备代码，从而提高研发效率和计算的执行性能。中间表示是介于源语言和目标语言之间的程序表示，能够极大程度地提高编译流程的可拓展性，同时也能降低优化流程对前端和后端的破坏。多层次中间表示包含从应用到芯片端的多种表示层次，不同层次旨在解决不同尺度的问题。
DICP主要的核心功能如下：
通过接入编译路线带来性能优势，在大模型场景最大限度释放芯片能力
作为训练框架与国产硬件芯片之间的通用桥梁，支持多种前后端，带来使用易用性
提供易用、高效的一站式编译适配流程，灵活支持国产硬件图编译器的特性，提高芯片适配效率
下图描述了DICP在编译链路中的位置：
*DICP在编译链路中的位置
训练框架通过图获取模块将用户的模型代码转换成统一的中间表达。此处的中间表达完全与芯片无关。所以在之后的编译协议部分中，需要建立起与后端芯片的联系。这样才能高效的完成接入。
编译协议完成了衔接框架与芯片编译器的工作，其中包含硬件相关的切图，统一中间表达与芯片所支持的算子之间的映射关系以及数据格式的转换模块。
在编译协议吸收了芯片特点之后，由代码生成模块生成最终的代码，并通过芯片的编译器生成二进制可执行文件之后由框架调用。
基于DICP的国产硬件接入PyTorch2实践¶
基于上述DICP，国产硬件可快速接入Pytorch2的编译路线。此路线中的TorchDynamo组件，可使国产硬件在运行时的overhead大幅缩小。
并且针对国产硬件实现了以下特性：
灵活支持国产硬件图编译器的特性
支持多种国产硬件数据格式
支持动态shape
运行逻辑¶
DICP的运行逻辑如下图所示:
其中：
算子映射： 主要解决框架层算子与后端图编译器的算子之间的语义差别，包括1对1和1对多的转换。
Shape&Dtype推导： 进行Shape&data_type的推导，补全整张静态图上的信息，便于之后在代码生成模块能生成代码。
子图改写： 将多个小算子融合成为一个或多个适合图编译器的算子，配合后端图编译器将计算效率最大化。
数据格式调整： 是根据后端芯片与其图编译器的特性，针对特定的算子调整其输入输出的数据格式，使得最大程度的发挥芯片性能。
目录结构¶
dicp/dynamo_bridge： 多后端通用的接入代码，包含了接收从AOTAutograd下发而来的FX Graph
启动各个厂商的IR转换与优化
启动CodeGen以及JIT缓存的逻辑。
dicp/vender: 主要包含了各个厂商IR的定义，AtenIR到厂商IR的转换，厂商IR上的优化以及最后的代码生成模块。test: 包含了model测试与op测试
Demo¶
安装DICP¶
cd /path_to_dicp
pip install .
在华为910上执行llama7B前向推理¶
export DIPU_MOCK_CUDA = false
export DICP_TOPS_DIPU = True
export TEST_DIR = /path_to_dicp/test/
export LLAMA_MODEL_DIR=/path_to_llama_model
bash /path_to_dicp/test/model/run_test_model.sh llama ascendgraph false
在燧原T20上执行resnet50训练¶
export DIPU_MOCK_CUDA = false
export DICP_TOPS_DIPU = True
export TEST_DIR = /path_to_dicp/test/
bash /path_to_dicp/test/model/run_test_model.sh resnet50 topsgraph false
Quick Start¶
标准编译协议（Device-Independent Compile Protocol, DICP）定义了统一的计算描述（中间表示），通过计算图获取深度学习模型中的计算任务表达为上述中间表示，然后通过计算图优化技术自动生成人工智能芯片设备代码，从而提高研发效率和计算的执行性能。
准备工作¶
获取代码仓库¶
## 拉取DIPU/DICP代码
cd /home/$USER/code
git clone --recurse-submodules https://github.com/DeepLink-org/deeplink.framework.git
环境配置与编译 DIPU¶
参考 DIPU Quick Start ‒ DeepLink Doc 0.2.2 文档
按照上述文档，配置符合DIPU版本要求的Python、GCC等，安装指定的Pytorch，编译DIPU，导出环境变量并验证
关联脚本配置¶
DICP 和 DIPU、 DIOPI 的某些功能可能需要协同或者独立运行，按照实际情况选择配置。
设置 DIPU 相关环境变量
export DIPU_DEVICE=xxx # 设置厂商在 dipu 的设备名，如果在配置DIPU时已经设置好就无需再设置
export DIPU_MOCK_CUDA=false # 是否mock torch.cuda等api
设置dipoi相关环境变量
export DIPU_WITH_DIOPI_LIBRARY=DISABLE # 如果需要禁用diopi，则设置该变量值为DISABLE
编译安装DICP¶
确认 DIPU 安装完成且正常运行后，就可以安装DICP了
cd /home/$USER/code/dicp
# 面向开发
pip install -e ./
# 面向部署
python setup.py clean && python setup.py install
使用DICP¶
示例：通过昇腾后端 ascendgraph 运行 torch.nn.BatchNorm2d
# 导入torch和dipu相关模块
import os
import torch
import torch_dipu
# 获取设备
def get_device():
if os.environ.get("DIPU_MOCK_CUDA") == "True":
device_name = "cuda"
else:
device_name = torch_dipu.dipu.device.__dipu__
device_index = "0"
device = f"{device_name}:{device_index}"
return device
# 定义一个torch Module 或者 一个简单的函数
def foo(a, b, c):
res = torch.ops.aten.addmm.default(a, b, c)
return res
device = get_device() # 获取当前设备
backend = 'ascendgraph' # 使用昇腾图编译器后端,目前支持华为昇腾（'ascendgraph'）和燧原T20（'topsgraph'）
dynamic = False # 静态形状输入
compiled_foo = torch.compile(foo, backend=backend, dynamic=dynamic) # TorchDynamo使用指定后端编译模型
dicp_input1 = torch.randn(size=(5,3), dtype=torch.float32).to(device) # 生成输入并转移到设备上
dicp_input2 = torch.randn(size=(5,2), dtype=torch.float32).to(device) # 生成输入并转移到设备上
dicp_input3 = torch.randn(size=(2,3), dtype=torch.float32).to(device) # 生成输入并转移到设备上
dicp_output = compiled_foo(dicp_input1, dicp_input2, dicp_input3) # 得到输出
print(dicp_output.cpu())
新硬件接入¶
新硬件接入PyTorch 2¶
核心代码添加¶
在
/home/$USER/code/dicp/dicp/vendor中添加新硬件对应的文件夹及相应图编译代码，如new_backendGraph/，大致代码结构可以参考目前的华为AscendGraph/和燧原TopsGraph/
|—— new_backendGraph
| |—— codegen
| | |—— ...
| |—— __init__.py # 在这里添加下面的代码
| |—— compile_job.py
| |—— config.py
| |—— conversion.py
| |—— ...
# new_backendGraph/__init__.py
def new_backendgraph(gm, fake_input_tensor):
from dicp.dynamo_bridge.compile_fx import compile_fx
return compile_fx(gm, fake_input_tensor, "new_backendgraph")
在
/home/$USER/code/dicp/dicp/dynamo_bridge/graph.py中添加新硬件的后端模块相关代码
class GraphTransformer:
def __init__(
self,
gm: torch.fx.GraphModule,
backend: str,
):
self.gm = gm
self.backend = backend
self.folder = cache_dir()
self.cpu_gm, self.graph_key = save_cpu_gm(gm, self.folder)
if backend == 'topsgraph':
from dicp.vendor.TopsGraph.opset_transform import topsgraph_opset_transform
self.backend_opset_transform = topsgraph_opset_transform
from dicp.vendor.TopsGraph.codegen.enflame import EnflameCodegen
self.backend_codegen = EnflameCodegen
elif backend == 'ascendgraph':
from dicp.vendor.AscendGraph.opset_convert import ascendgraph_opset_convert
self.backend_opset_transform = ascendgraph_opset_convert
from dicp.vendor.AscendGraph.codegen.ascend import AscendCodegen
self.backend_codegen = AscendCodegen
'''
在这里引入新硬件后端的图变换和代码生成模块
elif backend == 'new_backendgraph':
...
'''
...
在
/home/$USER/code/dicp/setup.py加入上面实现的new_backendgraph入口点
def main():
...
classifiers=[
"Programming Language :: Python :: 3.8",
"Programming Language :: Python :: 3.9",
"Programming Language :: Python :: 3.10",
"Operating System :: POSIX :: Linux"
],
entry_points={
'torch_dynamo_backends': [
'topsgraph = dicp.vendor.TopsGraph:topsgraph', # 燧原的入口
'ascendgraph = dicp.vendor.AscendGraph:ascendgraph', # 昇腾的入口
'new_backendgraph = dicp.vendor.new_backendGraph:new_backendgraph', # 添加：新后端的入口
]
},
python_requires=">=3.8",
install_requires=[
"torch >= 2.0.0a0",
"torch_dipu == 0.1"
]
)
DICP 实践¶
脚本配置¶
可以设置不希望custom_fallback的算子
# 示例，不希望rsqrt.out和_softmax.out custom_fallback
export DIPU_KEEP_TORCHOP_DEFAULT_IMPL_OPS="rsqrt.out,_softmax.out"
测试的代码在 dicp 的test/ 目录下
# 设置测试根目录
export TEST_DIR=/home/$USER/code/dicp/test
单算子测试¶
示例：加入 _unsafe_view 算子
代码添加¶
需要在 /home/$USER/code/dicp/dicp/vendor/new_backendGraph/ 自己的后端代码中实现 _unsafe_view 算子对应的conversion和codegen等代码（可参考华为和燧原）
aten算子到相应后端算子的转换
@register_conversion([aten.view.default, aten._unsafe_view, aten._unsafe_view.default])
def view(self, x, size):
...
codegen相关代码：因不同后端而异
新建测试文件¶
使用pytest测试，在
/home/$USER/code/dicp/test/op下新建test__unsafe_view.py
import pytest
from ..common.utils import (
torch,
dynamo,
parse_args,
compile_model,
get_device,
Size,
update_dynamo_config,
)
class OpModule(torch.nn.Module):
def forward(self, a, view_size):
res_default = torch.ops.aten._unsafe_view.default(a, view_size) # aten算子或者torch接口
return res_default
model = OpModule()
args = parse_args()
compiled_model = compile_model(model, args.backend, args.dynamic)
class TestUnsafeView():
@pytest.mark.parametrize("dtype", [torch.float32])
@pytest.mark.parametrize("sizes", [Size((5,), (5, 3)), Size((3, 5), (5, 3)), Size((2, 3, 4), (2, 4))])
@pytest.mark.parametrize("compiled_model", compiled_model)
def test_torch__unsafe_view(self, sizes, dtype, compiled_model):
device = get_device()
size = sizes.dynamic if compiled_model.dynamic else sizes.static # 动态或静态形状
input1 = torch.randn(size, dtype=dtype)
dicp_input1 = input1.to(device) # 需要将数据和模型移动到后端对应设备
view_size = tuple(reversed(size))
output = model(input1, view_size)
dynamo.reset()
update_dynamo_config(compiled_model.dynamic)
dicp_output = compiled_model.model(dicp_input1, view_size)
assert torch.allclose(output, dicp_output.cpu(), equal_nan=True) # 比对设备和cpu上的结果
在
/home/$USER/code/dicp/test/new_backend_script/ops下的static.ini（静态形状测试）、dynamic.ini（动态形状测试）中加入test__unsafe_view.py
[pytest]
testpaths = ../../op
python_files =
test__log_softmax.py
test__native_batch_norm_legit_functional.py
test__adaptive_avg_pool2d.py
test__adaptive_avg_pool2d_backward.py
test__softmax.py
test__unsafe_view.py
在
/home/$USER/code/dicp/test/new_backend_script/ops下编写测试脚本run_test_ops.sh
if [ ! $TEST_DIR ]; then # 需要前面先定义好测试的根目录
echo "TEST_DIR is not defined!" >&2
exit 1
fi
CONFIG_DIR=${TEST_DIR}/new_backend_scripts/ops
TEST_OP_DIR=${TEST_DIR}/op
BACKEND=new_backendgraph # 后端
DYNAMIC=$1 # 动态、静态形状作为命令行参数
CONFIG_STATIC=${CONFIG_DIR}/static.ini
CONFIG_DYNAMIC=${CONFIG_DIR}/dynamic.ini
cd ${TEST_OP_DIR}
if [ ${DYNAMIC} == false ]; then
pytest -c ${CONFIG_STATIC} --backend ${BACKEND} --dynamic ${DYNAMIC}
elif [ ${DYNAMIC} == true ]; then
pytest -c ${CONFIG_DYNAMIC} --backend ${BACKEND} --dynamic ${DYNAMIC}
elif [ ${DYNAMIC} == all ]; then
pytest -c ${CONFIG_STATIC} --backend ${BACKEND} --dynamic false
pytest -c ${CONFIG_DYNAMIC} --backend ${BACKEND} --dynamic true
else
echo "DYNAMIC should in (true, false, all)" >&2
exit 1
fi
命令行测试
bash /home/$USER/code/dicp/test/new_backend_scripts/ops/run_test_ops.sh false
完整模型推理、训练¶
以mmcv库实现的ResNet50训练为例，流程类似单个算子
需要额外安装mmcv、mmcls库
在
/home/$USER/code/dicp/test/model/test_resnet50.py文件已经使用mmcv库完成了网络搭建和训练代码在
/home/$USER/code/dicp/test/new_backend_script/models下的static.ini（静态形状测试）、dynamic.ini（动态形状测试）中加入test_resnet50.py
[pytest]
testpaths = ../../model
python_files =
test_llama.py
test_stable_diffusion.py
test_resnet50.py
在
/home/$USER/code/dicp/test/new_backend_script/models下编写测试脚本run_test_models.sh，与单算子测试的run_test_ops.sh类似
if [ ! ${TEST_DIR} ] || [ ! ${LLAMA_MODEL_DIR} ] || [ ! ${LLAMA_FINETUNE_DIR} ]; then
if [ ! ${TEST_DIR} ]; then
echo "TEST_DIR is not defined!" >&2
fi
if [ ! ${LLAMA_MODEL_DIR} ]; then
echo "LLAMA_MODEL_DIR is not defined!" >&2
fi
if [ ! ${LLAMA_FINETUNE_DIR} ]; then
echo "LLAMA_FINETUNE_DIR is not defined!" >&2
fi
exit 1
fi
CONFIG_DIR=${TEST_DIR}/new_backend_scripts/models
TEST_MODEL_DIR=${TEST_DIR}/model
BACKEND=new_backendgraph # 后端
DYNAMIC=$1 # 动态、静态形状作为命令行参数
CONFIG_STATIC=${CONFIG_DIR}/static.ini
CONFIG_DYNAMIC=${CONFIG_DIR}/dynamic.ini
cd ${TEST_MODEL_DIR}
if [ ${DYNAMIC} == false ]; then
pytest -c ${CONFIG_STATIC} --backend ${BACKEND} --dynamic ${DYNAMIC}
elif [ ${DYNAMIC} == true ]; then
pytest -c ${CONFIG_DYNAMIC} --backend ${BACKEND} --dynamic ${DYNAMIC}
elif [ ${DYNAMIC} == all ]; then
pytest -c ${CONFIG_STATIC} --backend ${BACKEND} --dynamic false
pytest -c ${CONFIG_DYNAMIC} --backend ${BACKEND} --dynamic true
else
echo "DYNAMIC should in (true, false, all)" >&2
exit 1
fi
命令行测试
bash /home/$USER/code/dicp/test/new_backend_scripts/models/run_test_models.sh false
